Pompe di calore più efficienti.
Con il contatore per pompe di calore di Neovac avete pieno controllo sulla vostra pompa di calore.
Una pompa di calore è una soluzione estremamente ecologica, in quanto ricava energia termica dall’ambiente. Tuttavia, ha anche bisogno di energia elettrica. Se il sistema non funziona in modo efficiente, il consumo di corrente aumenta in modo massiccio, talvolta addirittura fino a raddoppiare. Il tutto si traduce in denaro: in casi estremi, i costi aggiuntivi possono ammontare a oltre 1’000 franchi all’anno! È pertanto molto importante avere sempre sotto controllo i valori di rendimento della pompa di calore. Con il contatore per pompe di calore di NeoVac si capisce in modo rapido e affidabile se il funzionamento di un sistema è efficiente.
Funzionamento di una pompa di calore
La pompa di calore funziona come un frigorifero. Mentre il frigorifero sottrae calore agli alimenti, la pompa di calore sottrae calore ad esempio all'aria o al terreno e lo cede a un sistema di riscaldamento o all’acqua sanitaria. Ciò avviene per mezzo di un fluido refrigerante con un punto di ebollizione estremamente basso. Se, ad esempio, questo è di –10 °C e la temperatura della sorgente di calore è più alta, il refrigerante evapora. Un compressore
elettrico comprime quindi il vapore, che viene riscaldato, come per una pompa per bicicletta. Nel cosiddetto condensatore, il vapore cede il suo calore per mezzo di uno scambiatore di calore al circuito dell’acqua del sistema di riscaldamento. Di conseguenza il refrigerante torna allo stato liquido. A quel punto il ciclo ricomincia da capo.
Informazioni sempre e ovunque
Il contatore per pompe di calore NeoVac è garanzia di trasparenza
Il contatore per pompe di calore NeoVac consente il controllo costante del coefficiente di rendimento. Si evita così che un sistema funzioni in maniera inefficiente per anni senza che nessuno se ne accorga. Se il coefficiente di rendimento è insufficiente o diminuisce costantemente, è possibile verificarne le cause. Normalmente esse risiedono in un impianto non tarato in maniera ottimale o sovradimensionato. Eventualmente la causa va ricercata anche in componenti carenti o difettosi (sonde termiche, valvole ecc.). Anche componenti del sistema non correttamente armonizzati
tra loro sono possibili cause del funzionamento non efficiente di una pompa di calore. Solo un controllo costante del coefficiente di rendimento
segnala a chi è proprietario dell’impianto un funzionamento difettoso. Infatti, anche una pompa di calore inefficiente garantisce in genere un calore gradevole, ma con un maggior consumo di energia elettrica invece di sfruttare l’energia dell’ambiente.
Dati di misura: così mantenete il controllo
Il contatore per pompe di calore NeoVac costituisce la base affinché possiate avere sotto controllo l’efficienza della vostra pompa di calore. Ma chi ha voglia di leggere periodicamente e analizzare manualmente i dati dell’impianto di riscaldamento? È tutto molto più semplice grazie al «NeoVac Energy Cloud». I dati del contatore per pompe di calore vengono trasmessi quotidianamente al «NeoVac Energy Cloud», dove vengono salvati in modo protetto, elaborati graficamente e successivamente visualizzati in modo semplice e comprensibile nelle web app «NeoVac Monitoring Pro» (applicazione per desktop) e «NeoVac myEnergy » (applicazione per smartphone). Ovviamente, l’accesso ai dati è protetto da password.
Si noti che la web app «myNeoVac» sarà sostituita da «NeoVac Monitoring Pro» e «NeoVac myEnergy».

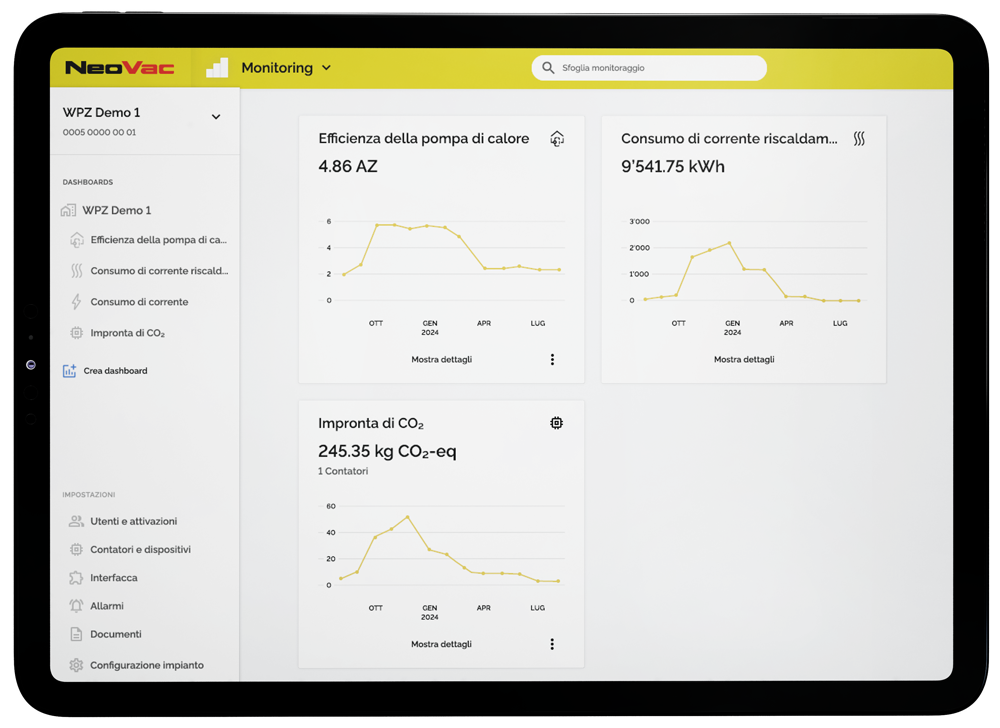

«NeoVac Monitoring Pro»
-
Accesso alla piattaforma web «NeoVac Monitoring Pro»
- Dashboard preconfigurata con:
- Consumo di energia elettrica della pompa di calore
- Erogazione di energia termica della pompa di calore
- Rappresentazione del coefficiente di rendimento (coeff. di rend.)
- Impronta di CO2 del consumo di energia elettrica della pompa di calore
- Preconfigurazione allarmi: problema trasmissione dati contatore e monitoraggio dell’efficienza della pompa di calore
- Trasmissione dei dati a intervalli di 24 ore
- Possibilità di scambio automatico con il WP-Cockpit
- Benchmarking
«NeoVac myEnergy»
L’app «NeoVac myEnergy» vi mostra in dettaglio l’efficienza dei vostri sistemi di pompe di calore, anche sullo smartphone. Potete non solo visualizzare i valori attuali del vostro coefficiente di rendimento, ma anche analizzare i dati storici. In questo modo potete individuare le tendenze e valutare l’efficienza del vostro impianto per periodi di tempo prolungati.
Sfruttate nel migliore dei modi la vostra pompa di calore
Il contatore per pompe di calore NeoVac calcola il coefficiente di rendimento e lo visualizza direttamente. In tal modo vi informa costantemente in merito all’efficienza della pompa di calore.
Coefficiente di rendimento annuo (JAZ)
Il rapporto tra l’energia che viene investita (energia elettrica) e l’energia che viene emessa dal sistema di riscaldamento viene definito coefficiente di rendimento. Questo coefficiente dovrebbe essere compreso tra 2,5 e 5, a seconda della qualità dell’edificio e del sistema della pompa di calore. Esempio: un coefficiente di rendimento pari a 4 significa che la pompa di calore eroga una quantità di energia termica quattro volte superiore rispetto al suo assorbimento di energia elettrica.
Il coefficiente di rendimento viene determinato per un certo periodo di tempo. Come termine di paragone si utilizza il coefficiente di rendimento annuo (JAZ), che funge da valore di riferimento per l’efficienza delle pompe di calore. Viene esaminato e rilevato durante misurazioni sul campo in condizioni operative reali, consentendo una valutazione realistica. Il JAZ tiene quindi conto non solo dei valori teorici di laboratorio, ma anche delle effettive condizioni operative e dei consumi energetici. In inglese, per indicare il coefficiente di rendimento annuo si utilizza il termine Seasonal Performance Factor
(SPF).
Valori di riferimento
| Tipo di pompa di calore | «JAZ» Nuova costruzione |
«JAZ» Risanamento |
| Air/eau | 2.8 – 3.5 | 2.5 – 3.0 |
| Saumure/eau | 3.5 – 4.5 | 3.2 – 4.0 |
| Eau/eau | 3.8 – 5.0 | 3.5 – 4.5 |
Fonte: Ufficio federale dell’energia UFE, febbraio 2010
Coefficiente di rendimento
Il coefficiente di rendimento è il coefficiente di prestazione effettivo in un lasso di tempo considerato durante il funzionamento. È il risultato delle misurazioni effettuate a livello del contatore elettrico per il lavoro elettrico apportato (compressore, sorgente della pompa di calore) e del contatore del quantitativo di calore (lavoro termico erogato della pompa di calore) in un lasso di tempo considerato. Tanto maggiore è il coefficiente di rendimento, quanto più bassi sono i costi per l’energia elettrica e minore è l’inquinamento per l’ambiente.
Valore di laboratorio coefficiente di prestazione (COP)
Anche il coefficiente di prestazione COP (Coefficient of Performance) indica questo rapporto. Tuttavia, il valore COP è un «valore di laboratorio» che
determina l’efficienza di una pompa di calore nel procedimento di prova. A tal fine, la pompa di calore funziona in una condizione di esercizio chiaramente definita.Il COP è quindi un valore di riferimento per la messa in commercio di pompe di calore e non è rappresentativo dell’impiego su tutto l’anno.
Il contatore per pompe di calore di NeoVac
Le nostre varianti
Il contatore per pompe di calore NeoVac è composto di norma dai seguenti componenti già noti: Superstatic 789, ovvero un contatore di calore compatto, o Superstatic 440 con unità di calcolo Supercal 5S nella versione split, MUC.one con funzione di piccola centrale dati e unità di trasmissione e per finire il contatore elettrico NeoVac. Questi componenti già noti garantiscono l’affidabilità della misurazione e della trasmissione dei dati nel «NeoVac Energy Cloud».
Una volta trasmessi, i dati vengono calcolati ed elaborati per poi essere illustrati graficamente sulle web app «NeoVac Monitoring Pro» e «NeoVac myEnergy» facili da utilizzare. Il sistema è altamente personalizzabile in base alle diverse esigenze. In particolare, negli impianti di grandi dimensioni nei quali è già presente una centrale dati, i dati possono essere trasmessi non solo tramite NB-IoT, bensì anche tramite LTE, FTP o SFTP.
Il vostro vantaggio
-
Il coefficiente di rendimento viene calcolato immediatamente e visualizzato mediante un grafico
-
Misurazione della portata con NeoVac Superstatic (esente da usura, senza componenti in movimento)
-
Versione compatta Superstatic 789
(qp 1,5 – qp 2,5 m3/h, PN 16) -
Versione split Superstatic 440
(qp 1,5 – qp 1500 m3/h, PN 16/PN 25) -
Approvazione internazionale ai sensi della direttiva relativa agli strumenti di misura
